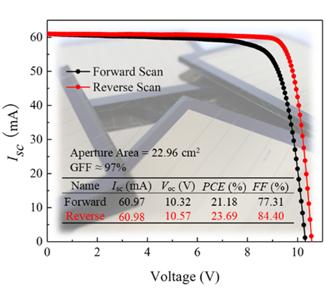

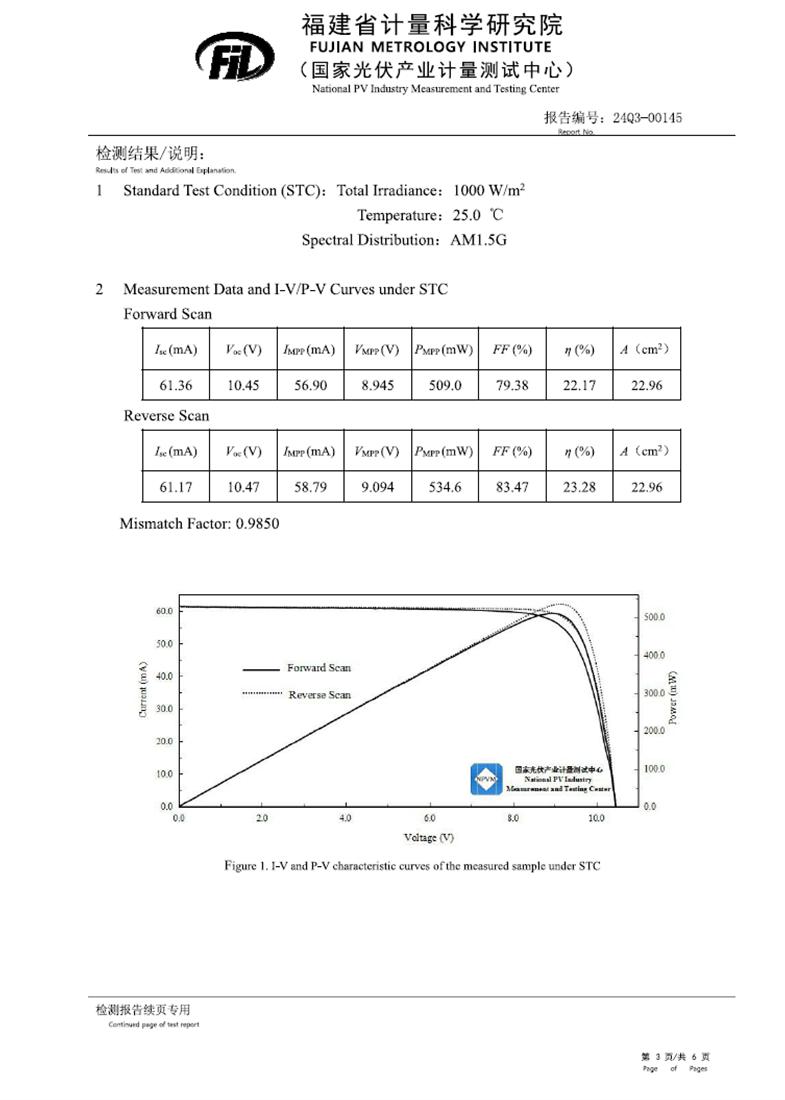

钙钛矿太阳能电池(PSCs)在放大过程中的效率衰减严重阻碍了其商业化。真空闪蒸(VF)已成为一种很有前途的方法，可用于制造具有跨尺度效率一致的PSCs。然而，与反溶剂法相比，VF的溶剂去除速度较慢，导致钙钛矿薄膜中存在埋藏缺陷。鉴于此，2024年5月14日，扬州大学丁建宁教授与常州大学袁宁一教授等在国际知名期刊《Small Methods》上发表题为“Equally Efficient Perovskite Solar Cells and Modules Fabricated via N-Ethyl-2-Pyrrolidone Optimized Vacuum-Flash”的文章。这篇论文采用了低毒的路易斯碱配体溶剂N-乙基-2-吡咯烷酮(NEP)来改善钙钛矿薄膜的成核过程。NEP在FA基钙钛矿中的作用机制类似于N-甲基-2-吡咯烷酮，由于其较低的配位能力，提高了溶剂去除速度。基于这种策略，具有优化界面的p-i-n PSCs在0.08 cm²的面积上实现了24.19%的功率转换效率(PCE)。相同的成核过程使钙钛矿太阳能电池组件(PSMs)在22.96 cm²的孔径面积上实现了23.28%的认证PCE，几何填充系数高达97%，确保PSMs和PSCs中的有效面积PCE (24%)几乎相同，为当前同等面积下的最高效率。这一策略凸显了NEP作为PSCs商业化配体溶剂选择的潜力。

该论文第一作者为扬州大学博士后徐一波，扬州大学丁建宁、李绿洲和常州大学袁宁一为共同通讯作者。该工作得到了江苏省科技创新专项资金(BE2022610)的支持。

原文链接：https://onlinelibrary.wiley.com/doi/abs/10.1002/smtd.202400428
